設備紹介EQUIPMENT
【銅材、ステンレス材加工】
お客様のニーズに合わせ、銅材、ステンレス材のスリッター加工、マルチコイル加工、トラバース加工設備を備え、リードタイムの短縮や作業工数の削減につながる御提案をいたします。
主要設備:
【銅・ステンレス材加工】

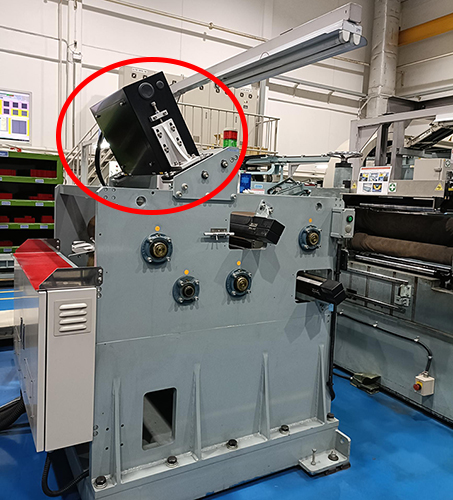

・伸銅品スリッター機 2機

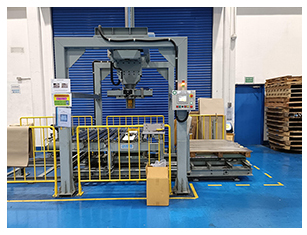

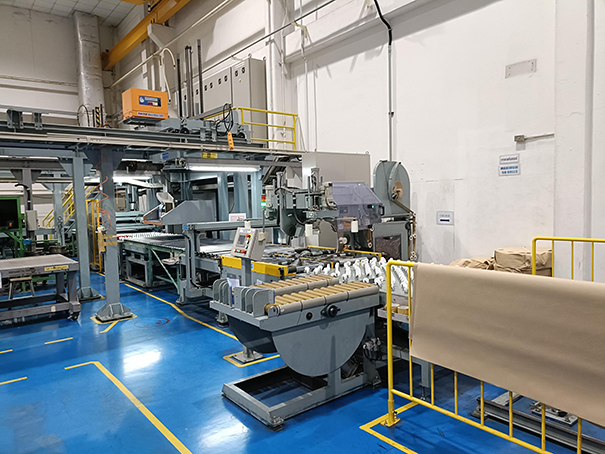

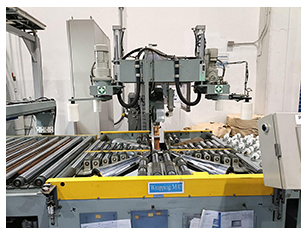

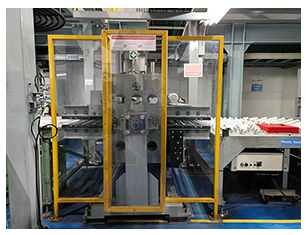

・同梱包ライン 1機
・マルチコイル加工設備 1機
・トラバース加工設備 1機
【アルミ材加工】
・CNC自動旋盤機
・丸鋸切断機
【アユタヤ倉庫・工場】
敷地面積 ：31,356㎡
総建築面積 ：7,385㎡ ( 工場 + オフィス + W/H + Canteen + Guardhouse )
工場面積 ：1,481㎡
倉庫面積 ：4,891㎡
オフィス面積 ：827㎡

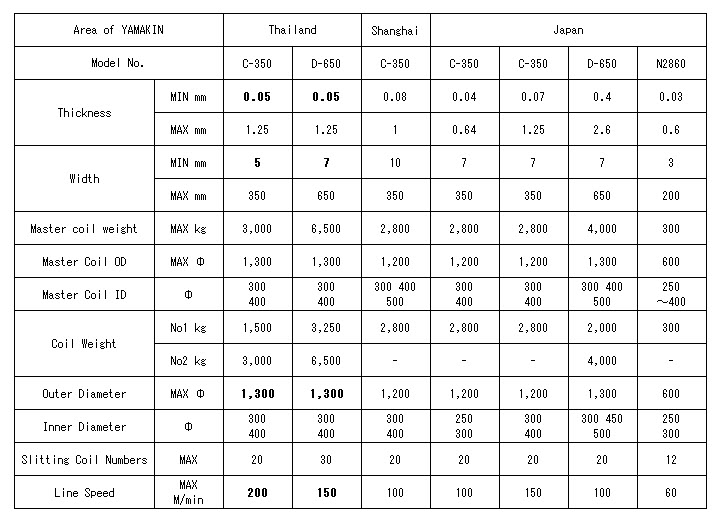

設備紹介 対応サイズ
| 範 囲 | タイランド | ||
| 機械仕様 | C-350 | D-650 | |
| 処理板厚 | MIN mm | 0.05 | 0.05 |
| MAX mm | 1.25 | 1.25 | |
| 処理幅 | MIN mm | 5 | 7 |
| MAX mm | 350 | 650 | |
| マスターコイル重量 | MAX kg | 3,000 | 6,500 |
| マスターコイル外径 | MAX φ | 1,300 | 1,300 |
| マスターコイル内径 | φ | 300 400 |
300 400 |
| 製品コイル重量 | No1 kg | 1,500 | 3,250 |
| No2 kg | 3,000 | 6,500 | |
| 製品コイル外径 | MAX φ | 1,300 | 1,300 |
| 製品コイル内径 | φ | 300 400 |
300 400 |
| スリット条数 | MAX | 20 | 30 |
| ラインスピード | MAX M/min | 200 | 150 |
 |
 |
【マルチコイル加工設備概要】
| マルチコイル加工設備概要 | |
|
処理材 |
銅及び銅合金，メッキ材 |
|
処理板厚 |
0.15mm － 0.8mm |
|
処理板幅 |
10mm － 60mm |
|
元コイル重量 |
MAX 400kg |
|
元コイル内径 |
400mm,500mm |
|
元コイル外径 |
750mm － 1200mm |
|
マルチコイル重量 |
MAX 2,800kg |
|
マルチコイル高さ |
MAX 500mm (ｺｲﾙｽﾍﾟｰｻｰ含む) |
| マルチコイル加工設備 |
 |
 |
【高速精密丸鋸切断機設備概要】
| 高速精密丸鋸切断機設備概要 | |
|
処理材 |
アルミ材 |
|
切断能力 |
φ4～φ40mm（棒材） |
| φ4～φ50（パイプ） | |
| □4～□40mm（棒材） | |
| □4～□50mm（パイプ） | |
|
切断長 |
8～600mm |
| 高速精密丸鋸切断機 |
 |
【CNC精密自動旋盤設備概要】
2台あります。
| CNC精密自動旋盤【1台目】設備概要 | |
|
処理材 |
アルミ材 |
|
最大加工径 |
φ20mm |
|
主軸回転速度 |
200～10,000min⁻1 |
|
背面主軸速度 |
200～12,000min⁻1 |
|
最大ツール数 |
21本 |
| CNC精密自動旋盤【2台目】設備概要 | |
|
処理材 |
アルミ材 |
|
最大加工径 |
φ26.0mm |
|
主軸回転速度 |
200～10,000min⁻1 |
|
背面主軸速度 |
200～10,000min⁻1 |
|
最大ツール数 |
27本 |
| CNC精密自動旋盤 |
 |
 |
